系統概述

　　變電站智能輔助監控系統是公司依托十多年中低壓配電安全監控設備研發設計及制造經驗，結合現代無線通信、云計算、大數據等信息產業前沿技術，遵循電力系統相關標準規范，緊密把握電力系統用戶需求而全新開發的專業性強、自動化程度高、易使用、高性能以及穩定可靠的中低壓配電房智能監控系統。

　　本監控系統通過在傳統變配電房加裝一智能采集器，同時接入一系列電氣儀表及傳感器，將采集的數據實時報送云端，實現配電設備智能化改造，電房管理人員通過手機App或PC頁面，就可實現電氣運行參數&工況&運行環境的全面遠程實時監控，以及實時越限報警、報表統計分析、設備臺賬管理、故障預警、用能優化、電能質量分析等特色功能，全方位保障監測電房安全、可靠、經濟運行。

　　變電站智能輔助監控系統可接入及監測配電系統常見的各類儀表及傳感器，如電力類儀表——微機保護、補償控制器、直流屏、斷路器、三相多功能電測表，工況類儀表——變壓器溫控儀、油位計、無線觸點測溫計，以及電房環境類傳感器——溫濕度計、煙感、水浸、門磁、攝像頭等。

　　本系統適用于中低壓變電站、工廠、樓宇、小區的變配電系統的監控和管理，助力供配電系統更安全、合理、經濟的運行，提高供配電系統可靠性。

　　技術架構

　　變電站智能輔助監控系統由智能采集器、云端后臺及人機交互終端三大部分組成，集數據采集、傳輸、分析、監控、保護、控制、報警等功能為一體，可接入帶通訊接口的數字式多功能電測表、中低壓斷路器、綜合微機保護裝置、直流屏、補償控制器，及變壓器溫控儀、溫濕度計、煙感水浸攝像頭等環境監測設備，實現遙控、遙測、遙信等功能，對系統各種運行開關狀態和電量參數進行實時采集&&處理，實現電氣參數實時監測、事故異常報警、事件記錄、電能質量分析、設備健康狀態評估&&維修建議、用電成本管理和負荷監控等綜合功能。

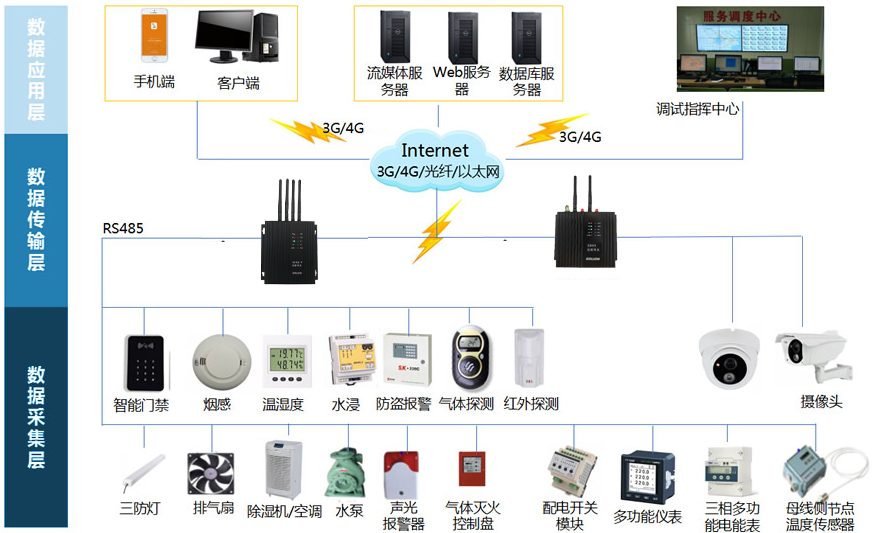

　　典型的智能電房監控系統架構圖如下：

　　智能電房監控系統拓?fù)鋱D

　　變電站智能輔助監控系統采用的是云端服務器及云端數據庫，用戶通過互聯網的方式使用PC及手機進行遠程監控，無需專有機房，僅僅是在目標配電房?jī)?nèi)安裝一個智能采集器，智能采集器帶有多個485通訊接口，配電房中的各類電力儀表及傳感器通過485總線將采集數據匯入智能采集器，智能采集器處理分析后打包上傳到云端。

　　智能采集器聯網的方式有二種，一種是穩定可靠的傳統有線以太網方式，另一種是4G接入(需要配合運營商流量卡)。配電房一般位于地下室或廠房一樓，蜂窩無線信號較弱或不穩定，推薦采用有線以太網方式，若不方便接入有線網絡，可采用4G路由器的方式提供有線連接。

　　變電站智能輔助監控系統平臺云端部署在公有云上，可支持高并發分布式訪問。用戶操作終端分為傳統PC web頁面、手機微信小程序或手機App，可根據使用場景及用戶習慣靈活選用。
